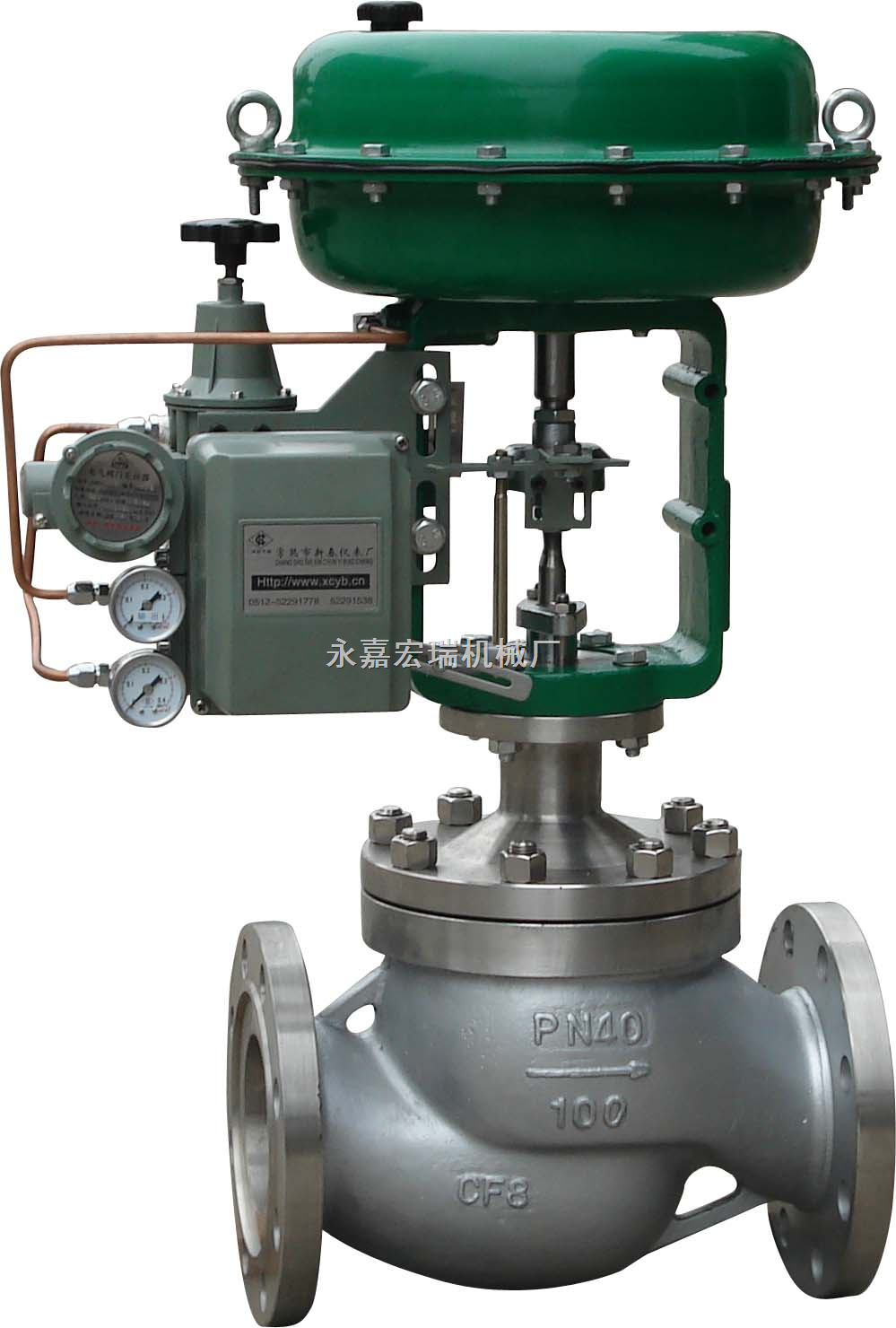

ZJHP气动单座调节阀

更新时间:2016-01-18

访问量:1720

厂商性质:生产厂家

生产地址:永嘉

简要描述:
ZJHP气动单座调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
品牌宏瑞

ZJHP气动单座调节阀本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN6164064;阀体口径范围DN20~200。适用流体温由-200~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP气动单座调节阀主要零件材料:

阀体、阀盖:HT200ZG230-450ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯,柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、101Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60SIMN

阀杆、推杆:2Cr131Cr18Ni9Ti

衬套:2Cr13

主要技术参数:

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量
系数KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量)    软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250
